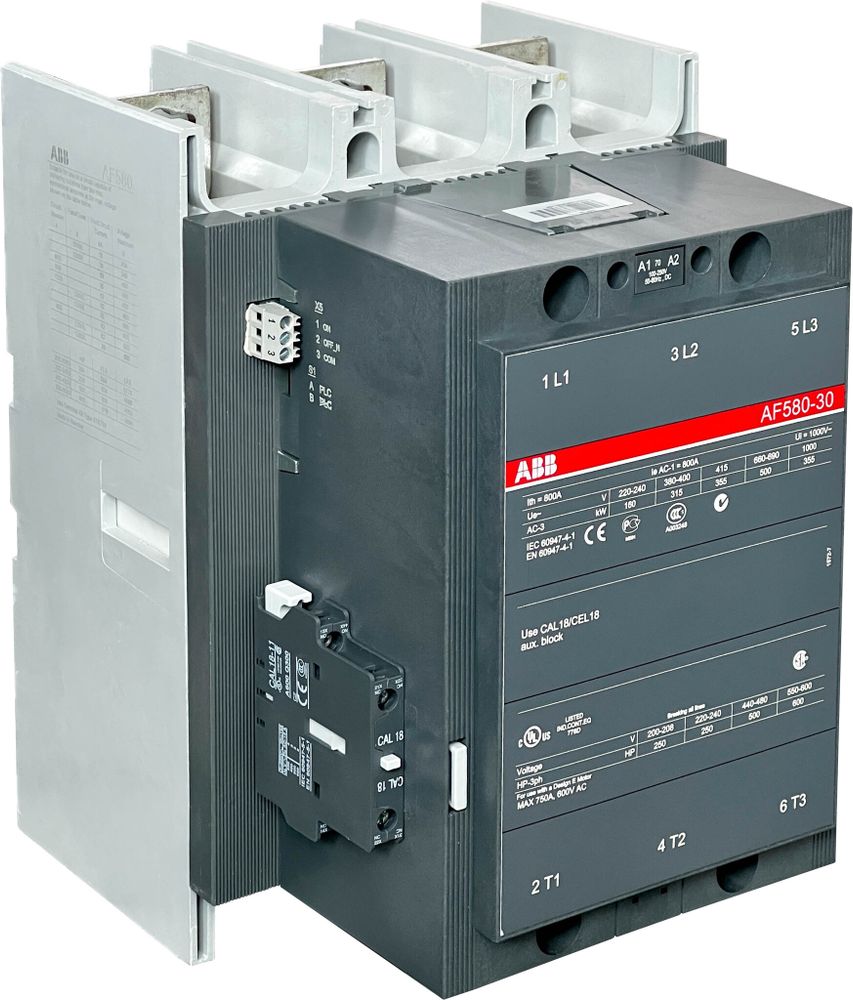

Контактор AF580-30-11-70 – это трехполюсный контактор с номинальным напряжением 1000 В (по стандарту IEC) или 600 В (по стандарту UL), предназначенный для коммутации и защиты электрооборудования. Идеально подходит для управления электродвигателями до 315 кВт при 400 В переменного тока. Обеспечивает коммутацию силовых цепей до 800 А. Встроенная защита от перенапряжений и широкий диапазон напряжения управления делают его надежным выбором. Благодаря блочному дизайну, его можно легко расширить. Контактор AF580-30-11-70 от ABB – это надежное устройство, обеспечивающее качество от мирового лидера в области электротехники.

Основные технические характеристики:

·         Номинальный рабочий ток AC-1 (I _e ):

o        (1000 В) 40 °C 800 А

o        (1000 В) 55 °C 700 А

o        (1000 В) 70 °C 580 А

o        (690 В) 40 °C 800 А

o        (690 В) 55 °C 700 А

o        (690 В) 70 °С 580 А

·         Номинальный рабочий ток DC-1 (I _e ):

o        (110 В) 1-полюсный, 40 °C 800 A

o        (110 В) 2 полюса последовательно, 40 °C 800 A

o        (220 В) 3 полюса последовательно, 40 °C 800 A

o        (600 В) 3 полюса последовательно, 40 °C 800 А

o        (850 В) 3 полюса последовательно, 40 °C 800 А

·         Номинальный рабочий ток AC-3 (I _e ):

o        (415 В) 55°C 580 А

o        (440 В) 55°C 580 А

o        (500 В) 55°C 580 А

o        (690 В) 55°C 500 А

o        (1000 В) 55°C 250 А

o        (380/400 В) 55°C 580 А

o        (220/230/240 В) 55°C 580 А

·         Номинальный рабочий ток DC-3 (I _e ):

o        (110 В) 1-полюсный, 40 °C 800 A

o        (110 В) 2 полюса последовательно, 40 °C 800 A

o        (220 В) 3 полюса последовательно, 40 °C 800 A

o        (600 В) 3 полюса последовательно, 40 °С, 800 А

·         Номинальное напряжение цепи управления (U _c ):

o        50 Гц 100...250 В

o        60 Гц 100...250 В

o        DC Эксплуатация 100...250 В

·         Номинальная эксплуатационная мощность AC-3 (P _e ):

o        (415 В) 355 кВт

o        (440 В) 355 кВт (500В)

o        400 кВт (690 В) 500 кВт

o        (1000 В) 355 кВт

o        (380/400 В) 315 кВт

o        (220/230/240 В) 160 кВт

·         Номинальное импульсное выдерживаемое напряжение (Uimp ₎:

o        Главная цепь - 8кВ

Контактор AF580-30-11-70 имеет блочный тип конструкции и может быть легко расширен дополнительными блоками дополнительных контактов и другими аксессуарами.
